中頻爐在鑄造生產中常見13大故障

發布：amwqaqoc 瀏覽：3245次

為了便于國外中頻設備用戶方便維修

，現將常見主電路及控制電路故障處理方法整理如下，希望對大家有所幫助

。以下是設備在運行過程中的常見故障

。

1、啟動時系統無任何反應

①整流板故障

；

②過流

、過壓保護動作

；

③主開關未合好

；

④控制調功電位器損壞或斷線；

⑤整流控制電源部分壞

。

、只有直流電壓表有指示

，其它無反應

①逆變板及逆變電路故障

；

②逆變電源故障

。逆變脈沖無22V供電。

注意：當電源相電壓高于240V時容易損壞控制電源變壓器

。

、起動時不能起動成功，且直流電流很大

，直流電壓很低（幾十伏）

①逆變部分存在直接短路現象（如銅排間短路

、電熱電容擊穿等）

②逆變控制電路及取信號部分有問題（斷路或短路）

③逆變晶閘管存在多個同是損壞現象（可用萬用表R×1檔測量）

。

4、起動時偶有頻聲

，但各個儀表均擺動

，或起動后各儀表擺動，銷升功率后
，過流或過壓

①逆變控制板不良

。

②最小tf工作角調整不當

。

③水電纜斷或電纜螺絲松動。

④爐短路或接地

，被壓電路可能是輸出側短路

。

⑤晶閘管不良

。

、一合主回路

，空氣開頭即跳閘

，或過流保護

，即使偶然正常也會有異常聲響

，一升功率使過流

①一般為某一個整流晶閘管擊穿

。

②晶閘管性能下降，或失去某一方向的阻斷能力變成二極管

。

③整流電路存在短路

。

6、可以起動

，但電抗器聲間沉悶。表計偶然擺動

，直流電壓升以500V

①主電路缺相（一般恒功率板缺相不會有直流電壓輸出）

；

②控制電路缺脈沖；

③整流晶閘管某一個不能觸通或不能維持

，以及門極斷路或短路。

、能起動

，但中頻電壓與直流電壓比值大

，電壓低，直流電流很大

①逆變晶閘管某一橋壁擊穿

；

②某一晶閘管不工作（判斷時可在小電壓工作時直接用萬用表AC檔測量管壓降

，無電壓者可能擊穿，但還要注意相鄰橋壁是否不工作

，對于單管橋壁來說，為正反相電壓一致者不工作

，可查相關電路，對于雙兩個晶閘管串聯電路分為兩種情況

，同單管電路一般為兩管均無脈沖，電壓是一正一反

，則說明承擔正向電壓的晶閘管沒有工作，看有否控制脈沖

，極性是否正常，門極是否斷路）

。

③逆變控制電路異常

。

④負載不匹配，或最小TF角設置不當

。

注：KK可控硅擊穿時會造成逆變脈沖變壓器次級并聯二極管也隨之擊穿

，會使逆變脈沖無輸出，在更換新可控硅時要注意檢查

，此項也會造成逆變橋三壁工作。

、直流電壓不穩定，或某一范圍不穩定

，表計擺，電抗器有斷線聲響

①觸發脈沖不穩定

；

②整流晶閘管特性不良

；

③主回路存在接觸不良現象；

④PI調解器有問題而振蕩

；

⑤控制電路引路干擾

。

9、中頻電壓不穩定

，排除直流電壓不穩定的情況

①逆變晶閘管不良；

②逆變脈沖不穩定

；

③最小TF角設定不當

；

④角載回路接觸不良或打火并線；

⑤PI調節器有問題存在振蕩

；

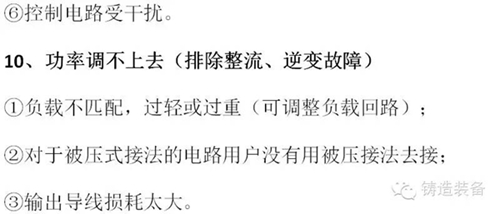

微信圖片_20180721100252

11、正常起動

，電壓升到一定程度
，突然出現重起現象，

①最小角調整過?div id="4qifd00" class="flower right">

?div id="4qifd00" class="flower right">

；

②線路板頻率調整不合適。

、新爐或涼爐很好起動而且能正常工作
，等爐熱了或化滿鋼水時出現停機而且啟動很困難

主要是線路板頻率調整不合適牽扯角度過小。

13、中頻設備能啟動

，功率升高時過流
，常見原因：

①中頻變壓器損害或不良

，

②逆變脈沖變壓器損壞或不良，

③逆變可控硅軟擊穿或間歇

，

④中頻變壓器初級串聯電容漏電

，

⑤電熱電容器軟擊穿

，爐圈或銅排絕緣不好接地或輕微短路

。
